挤压模结构形式

挤压模也称为：镦挤模、挤镦模、锻挤模、挤锻模等，挤压成形可以认为是一种特殊的锻造（或模锻）成形，是将金属坯料放在挤压模的挤压筒内，用强大的压力使金属沿凸、凹间隙流动而被挤出变形，从而使厚毛坯转变为薄壁空心件或横断面小的半成品。东莞弘超专业销售高性能挤压模具用钢（瑞典乌德霍姆工具钢 UDDEHOLM、瑞典一胜百模具钢、日本大同模具钢、日本日立模具钢、德国葛利兹模具钢、意大利鲁奇尼模具钢超大锻件以及国产新型模具钢、基体钢、无磁模具钢、火焰淬火钢、红冲模具钢等），下面介绍的几种挤压模都归属于基本形式的挤压模。
⒈轴向挤压模：
⑴、正挤压模：如下图所示的正挤压模工作示意图（图中：1-凸模，2-凹模，3-挤压件），图a)为挤压实心件，图b）为挤压空心件，挤压时金属流动方向与凸模运动方向一致。

利用正挤压可以制造带凸缘的空心件和杯形件、管件、阶梯轴等零件。下图所示为正挤压所得到的各种空心件和实心件的断面图。

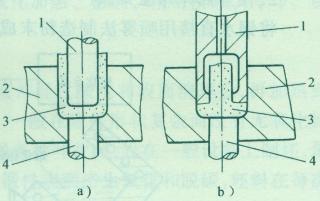

⑵、反挤压模：下图所示的反挤压模工作示意图（图中：1-凸模，2-凹模，3-挤压件,4-顶杆），图a)为挤压实心件，图b）为挤压空心件，挤压时金属流动方向与凸模运动方向相反。

利用反挤压可以制造杯形件、多层薄壁件、带凸缘的实心件等零件。下图所示为反挤压所得到的各种零件的断面图。

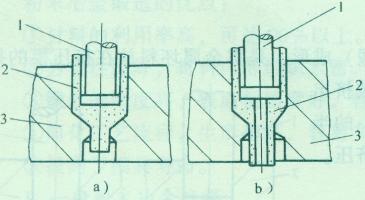

⑶、复合挤压模：如下图所示为复合挤压模工作示意图（图中：1-凸模，2-挤压件，3-凹模），图a)为挤压实心件，图b）为挤压空心件，挤压时一部分金属的流动方向与凸模运动方向一致，而另一部分金属的流动方向与凸模运动方向相反。利用复合挤压可以制造各种断面的零件，如圆形、方形、六角形、齿形、花瓣形等。更多相关资讯，敬请关注东莞弘超模具钢专业网站www.hongchao-dg.cn。

⒉径向挤压模：如下图左所示为径向挤压模工作示意图（图中：1-模套，2-坯料，3-凸模，4-凹模），挤压时金属的流动方向与凸模运动方向相垂直。金属在凸模的压力作用下沿径向向外流动者，称为离心挤压，与此对应的称为向心挤压。

⒊轴向与径向复合挤压模：把轴向与径向挤压巧妙地合并为一道工序，使其部分金属的流动方向与凸模运动方向平行，而另一部分金属的流动方向与凸模运动方向垂直，如上图右所示（图中：1-凸模，2-毛坯，3-凹模，4-挤压件，5-下凸模，6-顶管）。轴向挤压模和径向挤压模可以看成是轴向径向复合挤压模的特殊形式。
